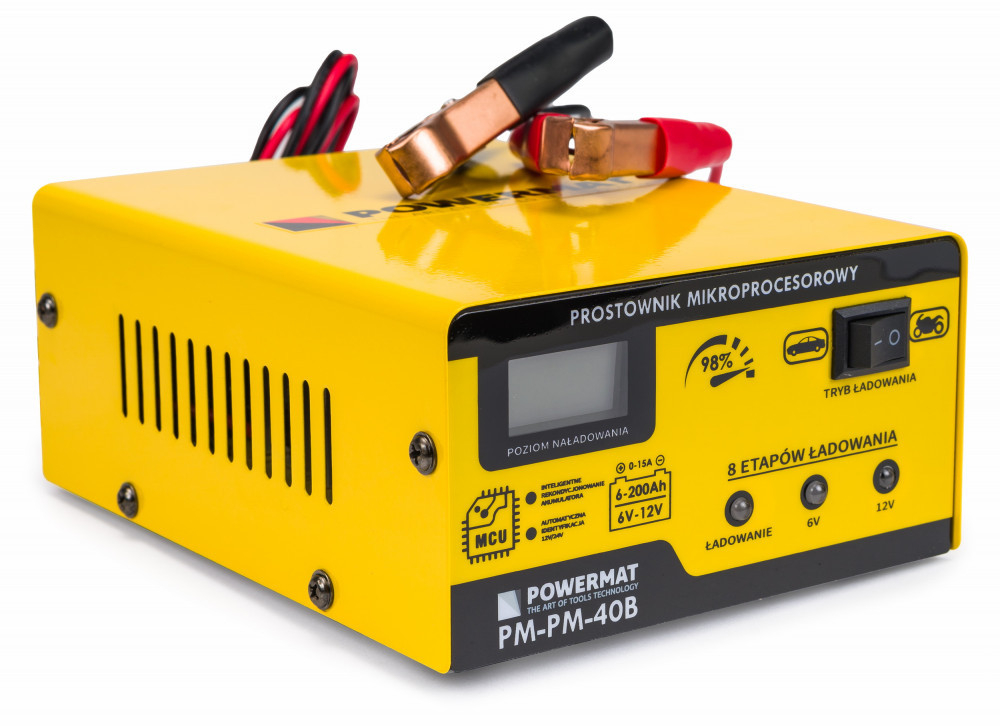

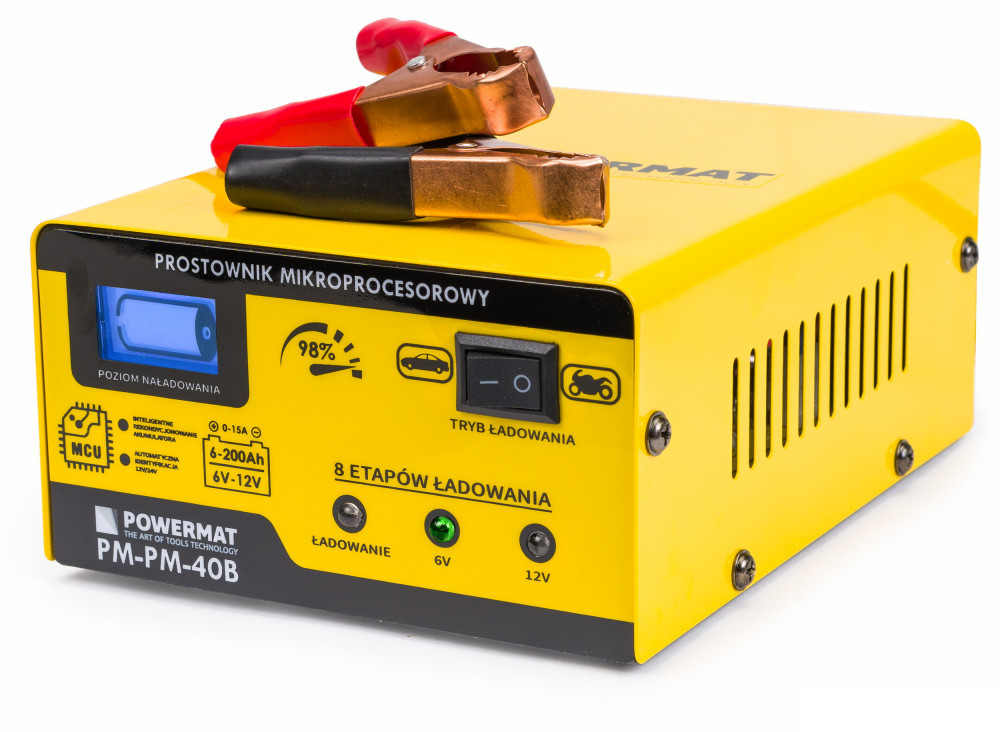

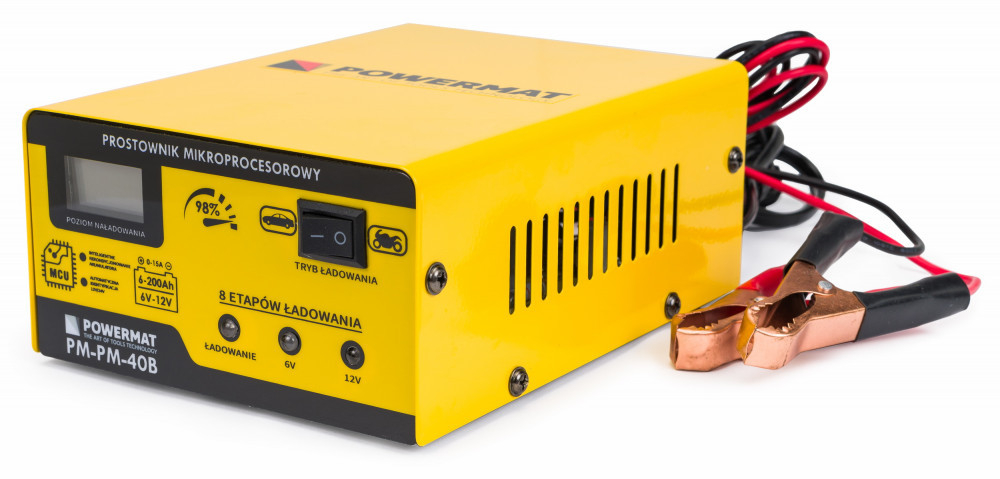

Powermat Încărcător de baterie cu microprocesor 6/12V PM-PM-40B

DATE TEHNICE

• marca: POWERMAT


• model: PM-PM-40B


• tensiune nominală: 230 V / 50 Hz


• tensiuni baterie acceptate: 6V / 12V (puls dinamic)


• 6V tensiune ID: 2V - 7.4V


• 12V tensiune ID: 8V - 14.5V


• Capacitatea bateriei 6V/12V: 6Ah - 200Ah


• Intensitatea încărcării: 0A - 15A


• Proces de încărcare: 8 pași (inteligent sau rapid)


• temperatura de funcționare: -30°C - 50°C


• eficiență: 98%


• suportă baterii: VRLA, WET, GEL, EFB, AGM

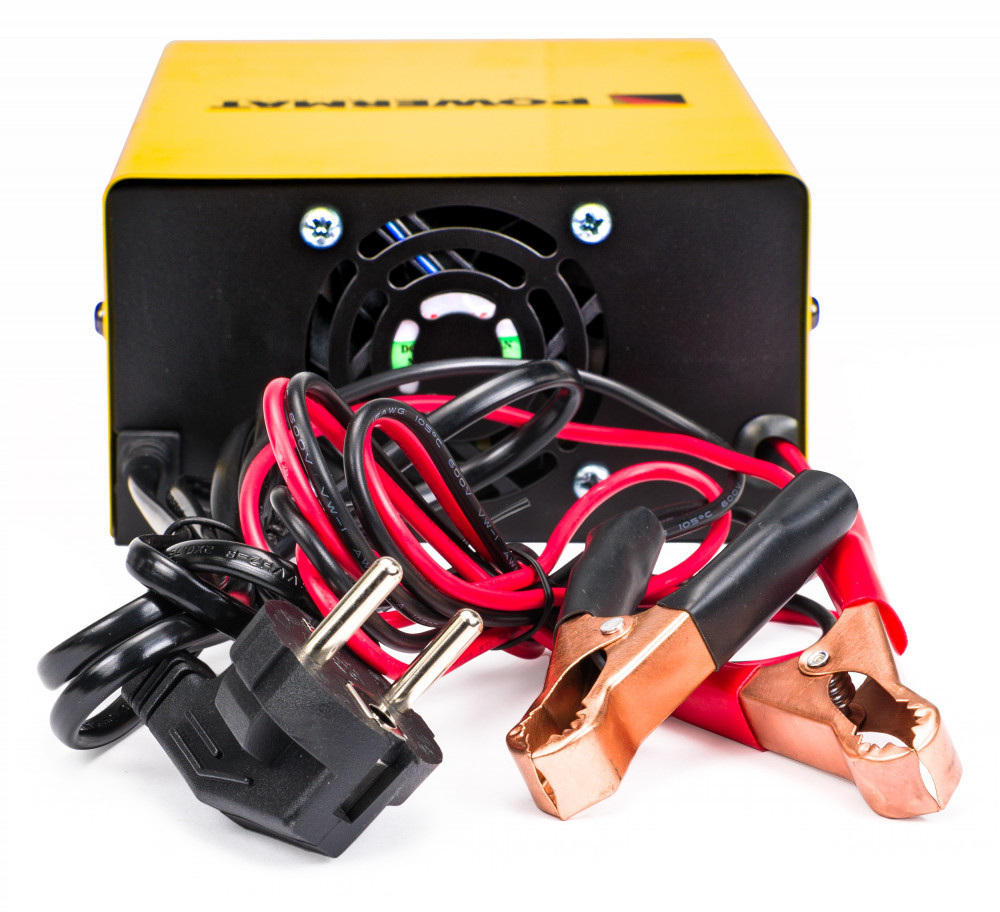

• ventilator încorporat controlat de MCU


• greutate netă: 0,87 kg


• lungimea cablului de alimentare: 136 cm


• lungimea cablurilor "+" și "-": 120 cm

tehnologie MCU (Microcontroller Unit); PWM (Pulse Width Modulation), LCD.

APLICAȚIE

• redresor


• cutie originală


• manual de utilizare

Moduri inteligente de lucru

Avantajele controlului prin microprocesor

• Tensiune constantă: Utilizați o tensiune constantă pentru a încărca bateria, verificați dacă curentul de încărcare nu este prea mare și reduceți-l în proces.


• Curent constant (curent constant): Înseamnă că tensiunea bateriei este mai mică decât tensiunea setată a încărcătorului, dar încărcătorul menține un curent constant de încărcare a bateriei.


• Modularea încărcării prin picurare (Dripping charge modulation): Atunci când tensiunea bateriei se apropie de tensiunea nominală și curentul de încărcare este deja scăzut pentru curentul setat, acesta trece în modul de modulare a încărcării prin picurare.
• Acest lucru înseamnă că bateria este încărcată, dar monitorizează continuu scăderea tensiunii și reîncarcă automat cu curent alternativ.


• Modulație de încărcare flotantă: Acest mod menține bateria complet încărcată.

Încărcare în 8 etape.

• ETAPA 1: DIAGNOSTIC: Analiza bateriei, a stării sale de încărcare și a corectitudinii conexiunilor dintre baterie și încărcător.


• ETAPA 2: RECARCAREA: identificarea unei baterii sulfate, încărcarea cu tensiune joasă și curent pulsat de intensitate mare permite eliminarea sulfatului din plăcile bateriei, restabilindu-i capacitatea inițială.


• ETAPA 3: ANALIZĂ: se verifică dacă bateria nu este deteriorată și dacă poate accepta curentul de încărcare - se previne încărcarea unei baterii deteriorate.


• PASUL 4: ÎNCĂRCAREA: dacă bateria nu este deteriorată, încărcarea începe cu un curent relativ scăzut (aproximativ 15%), crescând treptat valoarea acestuia.


• 5. START: CONTINUARE: încărcare la o intensitate constantă a curentului maxim, setată automat în funcție de starea de încărcare a bateriei, până la atingerea a 80% din capacitatea bateriei.


• PASUL 6: ÎNCĂRCINAREA FINALĂ: încărcarea la intensitate descrescătoare și tensiune constantă până când se atinge 100% din capacitatea bateriei.


• PASUL 7: DESCARCAREA: testul de încărcare a bateriei durează aproximativ 2 minute - dacă încărcarea bateriei nu scade după oprirea încărcării, procesul de încărcare este finalizat.


• PASUL 8: PULSE: Monitorizați tensiunea bateriei și mențineți încărcarea optimă la 95-100% capacitate prin pulsarea curentului de încărcare.

Control MCU (bazat pe microprocesor)

Funcții de siguranță

• Protecție la supratensiune - protecția este activată atunci când este setată o tensiune de încărcare diferită de parametrul detectat.


• Funcția de diagnosticare a bateriei - încărcătorul monitorizează continuu starea bateriei.


• Protecție la supraîncălzire - dacă temperatura încărcătorului depășește 150°C, încărcătorul oprește încărcarea. Dacă temperatura scade la 80°C sau încărcătorul se oprește timp de aproximativ 10 minute, bateria poate fi reîncărcată după acest timp.


• Protecție la scurtcircuit: dacă apare un scurtcircuit, funcționarea este oprită automat. Dacă apare un scurtcircuit, alimentarea se oprește automat. Dacă este detectat un scurtcircuit, încărcătorul se va reîncărca automat.


• Protecție împotriva inversării: dacă terminalele (+/-) sunt conectate accidental invers, încărcătorul vă va avertiza cu un semnal sonor lung și intermitent. Dacă terminalele sunt conectate corect, încărcarea va fi reluată.

Tehnologie avansată de încărcare PWM cu MCU

Rectificatorul Powermat PM-PM-40B este primul încărcător de baterii de pe piață cu un sistem de control cu microprocesor care utilizează tehnologia PWM, cu posibilitatea de a încărca baterii de 6V și 12V, care selectează în mod inteligent și specific parametrii potriviți, asigurând regenerarea bateriilor descărcate și neglijate.

este recuperată în mod inteligent prin testarea continuă a sistemului și comutarea între 4 moduri de încărcare(tensiune constantă; curent constant; modulație de încărcare prin picurare; modulație de încărcare flotantă). >). p>

Încărcarea în modul inteligent (SMART) nu necesită atenție, deoarece toate programele care controlează procesul de încărcare au fost foarte atent concepute pentru tipul corect de baterii și tensiunea lor nominală, pentru a se asigura că acestea sunt cât mai exacte posibil față de starea ideală. În modelul PM-PM-40B, sistemul de detecție automată 6V/12V nu necesită ca utilizatorul să seteze valoarea corectă pe panoul de control.

PWM (Pulse Width Modulation) - o metodă de control a unui semnal de curent sau tensiune cu amplitudine și frecvență constante care implică schimbarea sarcinii semnalului. Sistemul PWM alimentează dispozitivul direct sau printr-un filtru low-pass care netezește variațiile curentului și tensiunii electrice.

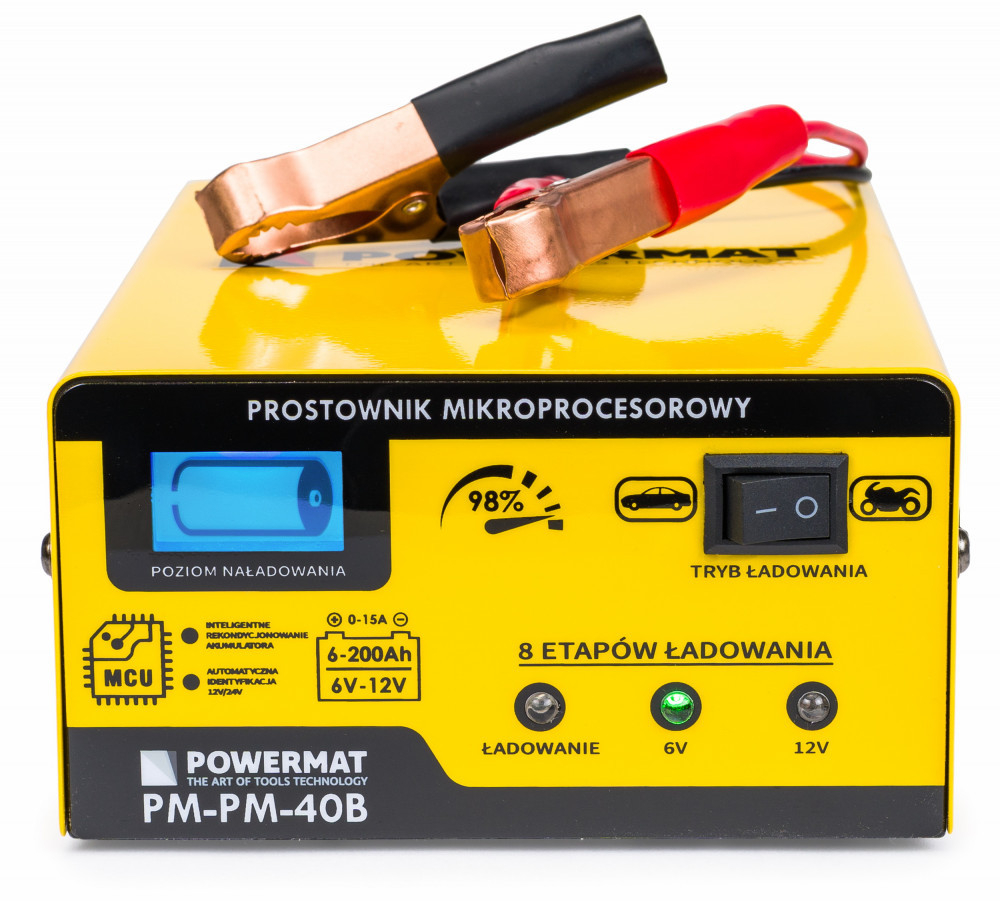

Afișarea procentului de încărcare permite monitorizarea suplimentară a stării bateriei. Afișajul mare oferă informații despre starea curentă de încărcare în sistem procentual.

Eficiență de încărcare foarte ridicată la temperaturi pozitive. Cu un control avansat al procesului de încărcare, încărcătorul are o eficiență de 98%, ceea ce îl face incomparabil cu încărcătoarele convenționale fără acest tip de tehnologie.
